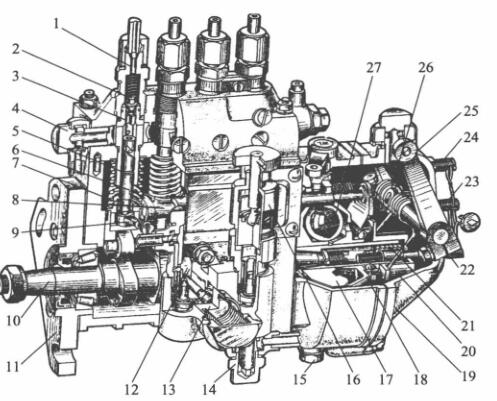

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

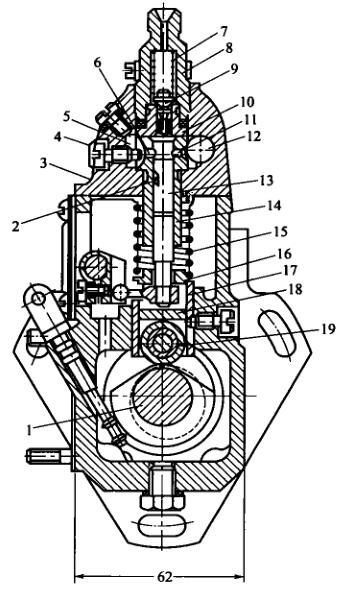

   I号喷油泵的分泵构造图

1-超高压软管管接头; 2-很油阀; 3-很油阀球; 4,14-进油螺栓; 5-套简; 6-齿轮泵; 7-齿轮泵气压簧; 8-油门连接杆;  9-转换臂; 10-凸轮机构轴; 11-比较固定接盘; 12-输油管管道泵弯矩轮; 13-输油管管道泵; 15-放油螺塞; 16-手油阀;  17-驱动包盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校准气压簧; 22-剩余油变动螺栓; 23-怠速行程开关螺栓; 24-高速的行程开关螺栓; 25-变频变频调速手柄; 26-变频变频调速气压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的首要功能是保持质量汽油泵刚刚開始时间段的最正确度，我们对多缸柴油发动机机们来说，还需保持质量各缸汽油泵时间段的统一性。起保持质量反应的关键部位是中键中下部到調整垫铁上三视图的高强度H。当喷汽油泵气缸轴齿圈与曲轴齿圈相的位置有一定时，H越大，柱塞泵关机进油孔的时间段尽早，汽油泵刚刚開始时间段也尽早。后者，H越小，汽油泵刚刚開始时间段越延时。因而要结合结构设计和耐压试验给出该用的中键体做工作高强度H，以保持质量汽油泵刚刚開始时间段的最正确度。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-定位功能广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-油多阀螺旋压缩板弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵螺旋压缩板弹簧; 16-螺旋压缩板弹簧座; 17-挺柱体:; 18-垫件; 19-滚珠

  相对于多缸机，各分泵的H值应完全相同。懂得调整水泥保护层垫块在喷高压油泵在出厂时均已调好，切勿隨意相互交换。水泥保护层垫块是用耐腐蚀用料加工成齐头并进行热治理以改善抗拉强度，由于用到中后易摩擦。如长时期用到后摩擦较多，可换面用到。

  喷油阀泵体分上下左右俩个分，喷油阀上体主要使用施工注塞泵偶件及很油阀偶件，私处主要使用施工凸轮机构轴、中键体和输液压管线管阀等。泵体前侧核心区都有检视窗孔，以便诊断和懂得调整液压油泵量。底端有检视润滑油面的检视孔。喷油阀上体有一部油道，与各注塞泵套筒表面的弧形油槽相联。弧形油槽则与注塞泵套筒上的进、回油孔相联。由输液压管线管阀供来的底压油在进液压管直连接管打开油道中。油道中的汽油发动机压力值由装在回液压管直连接管内的回油阀调整，一需求确保在5～10kPa标准内。液压过低，在注塞泵下滑时，汽油发动机不会飞速在进油孔打开注塞泵上面油腔。当容量不需要而使液压增大时，不需要的汽油发动机会顶开回油阀流进汽油发动机细滤器中。
